本文系鉚接機專家網原創文章，轉載請注明出處，翻版必究!
鉚接機專家網經過總結，提煉出鉚接常見的幾種缺陷，并對缺陷的允許程度以及原因進行分析并提供檢查方法，現列表如下：

示意圖	鉚接缺陷	允許偏差	缺陷原因分析	檢查方法

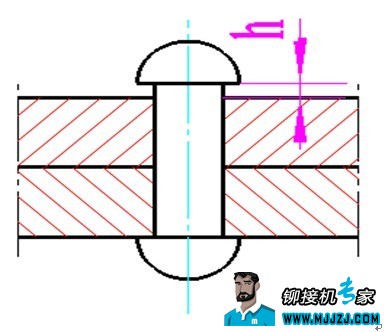

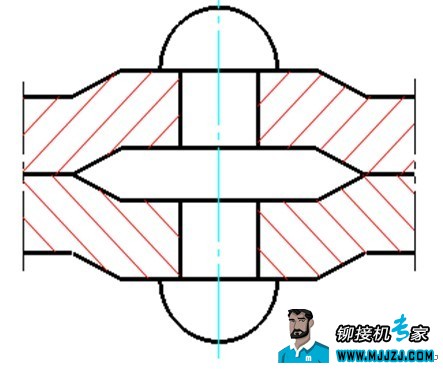

	鉚釘頭與母材貼合不緊密	不允許	1、鉚釘頭與鉚釘桿連接處有凸起地方 2、鉚接時，胎具未頂緊 3、鉚釘過長	1、目測 2、用0.05 mm塞尺檢查 3、去短鉚釘后試驗
	鉚釘頭歪斜	不允許	1、鉚接時鉚釘已經歪斜 2、胎具定位不在中心	1、目測 2、使用尖鉚頭檢測

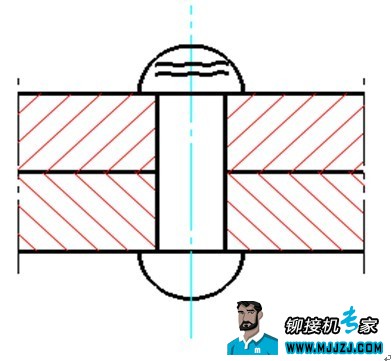

	鉚釘頭有裂紋	不允許	1、鉚釘材質低劣 2、鉚接變形程度過大 3、鉚釘加熱過度	1、目測 2、計算合理變形量 3、降低溫度
	鉚釘桿在鉚釘孔內彎曲	不允許	1、鉚釘孔大且鉚釘桿過長	用手錘輕輕敲擊釘頭
	鉚釘在鉚合件內斷開	不允許	1、零件間有間隙 2、裝配不正確 3、壓的不緊	用手錘敲擊鉚縫
	用手錘敲打時，鉚釘頭振蕩或活頭	不允許	1、鉚接件壓的不緊 2、鉚釘桿在孔內不嚴密	用手錘敲打兩面鉚釘頭

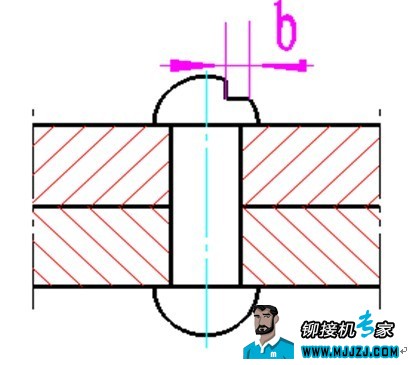

	鉚釘頭有凹痕	b≤2但在重要地方不允許	胎具松動或疏忽而形成	外表查看，并測量

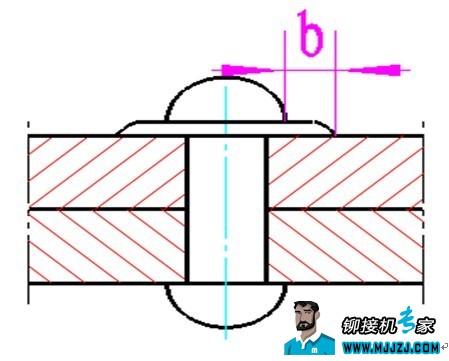

	鉚釘頭周圍有帽緣	b≤1.5	1、鉚釘桿過長 2、鉚釘模尺寸過小	目測

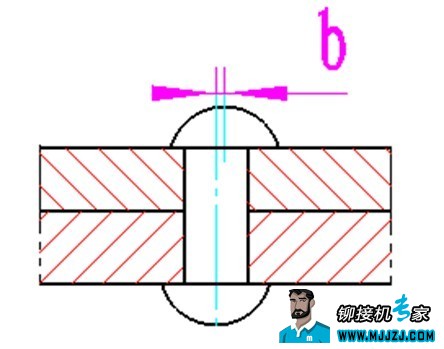

	鉚釘頭中心與鉚釘桿中心偏移	b≤1.5	1、鉚接時鉚釘已經傾斜 2、胎具放置偏斜	1、目測 2、尖鉚頭檢測

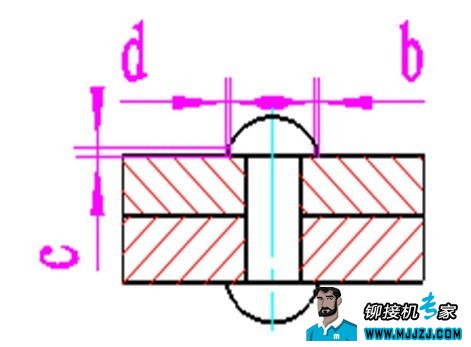

	鉚釘頭邊緣殘缺或外形不完整	b+d≤2 c≤1.5	1、鉚釘桿過短 2、鉚釘模過大	目測
	鉚釘頭過小	b≤0.1d	1、鉚釘桿短 2、鉚釘模小	外表查看，并測量

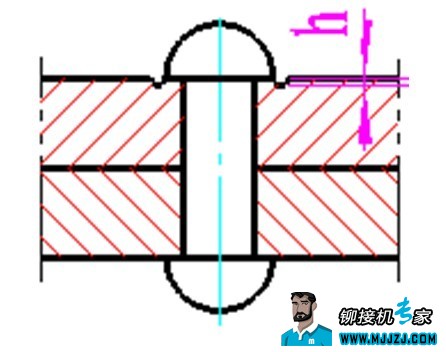

	鉚釘頭周圍有硬傷（母材上）	h≤1	1、鉚釘模深度過大 2、鉚釘模安放不正	目測

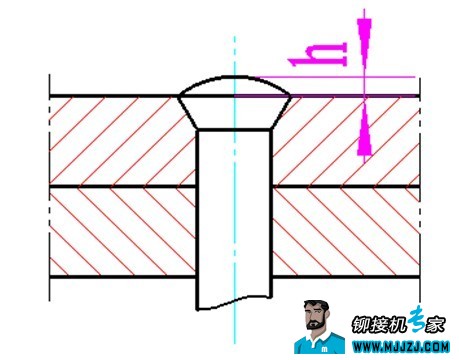

	埋頭鉚釘?shù)尼旑^突出	h≤0.5時允許用砂輪磨去	1、鉚釘桿長 2、埋頭錐邊小	目測

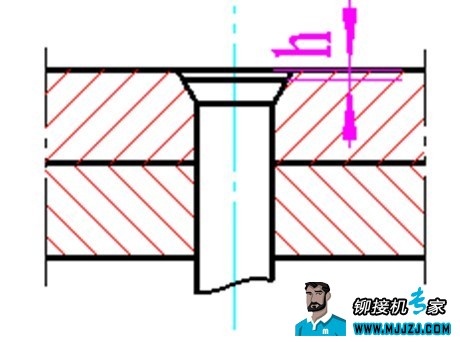

	埋頭鉚釘?shù)尼旑^凹進	h≤0.5	鉚釘桿長度不夠埋頭錐邊大	目測
