作者：武漢埃瑞特 袁濤

哈芬槽的制造流程中，切割好槽道后就需要進行沖孔加工了，由于槽道的沖孔量非常大大，孔位精度要求高，一般采用武漢埃瑞特的自動化CKJ-6型哈芬槽數控沖孔機，該機配有哈芬槽沖孔模具，并采用的是自動入料，自動到位、自動移位，操作非常方便，可以實現哈芬槽道的快速生產。

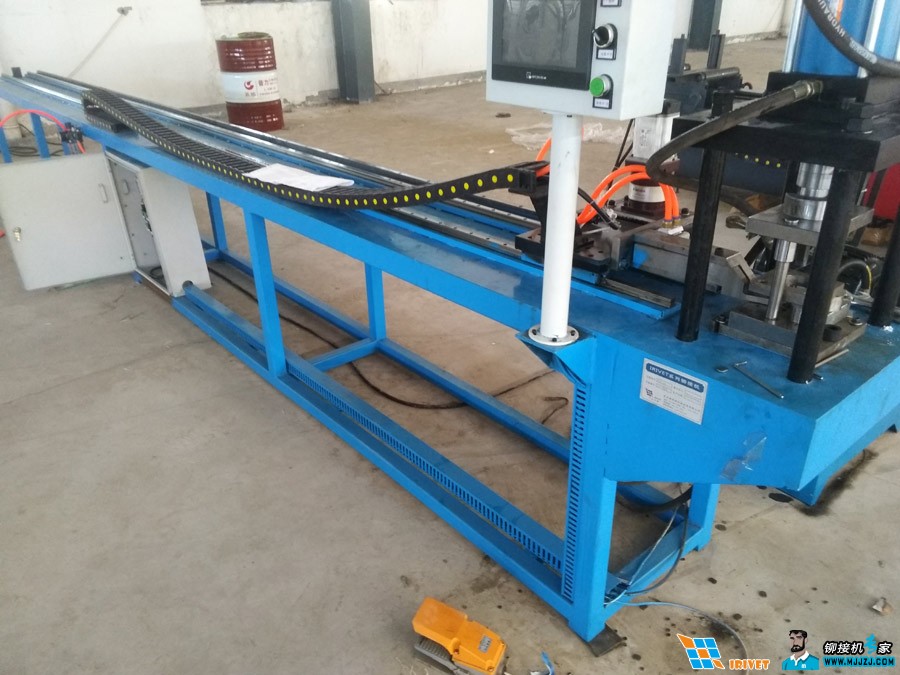

CKJ-6型哈芬槽數控沖孔機是武漢埃瑞特研發的適合哈芬槽高效生產的專用裝備

CKJ-6型哈芬槽數控沖孔機專用模具圖片

1、該機技術參數如下：

公稱力： 15噸

油缸缸徑： 100mm

行程： 0-80 mm

最長可加工槽道長度6m

最后一個孔距離槽道端面最小距離25mm

數控移動精度0.1mm

沖孔次數： 14～25次每分鐘

沖孔力調節：無級可調

沖孔速度：無級可調

電機功率：4KW

電源要求：380±10V，50HZ

凈重：1300KG

外形尺寸：6800mm*550mm*1680mm

2、設備工作流程

設備的工作流程如下：

2.1開機，系統回零；

2.2在設備的人工操作位置，工人手動把哈芬槽道放置在定位模具上，夾緊汽缸快速夾緊槽道；

2.3啟動設備，設備自動把哈芬槽道拉入設備；

2.4設備自動將槽道送入第一沖孔位置；

2.5油缸帶動沖孔模具下壓完成第一位置沖孔；

2.6設備將槽道送入下一個沖孔位置；

2.7循環2.5-2.6動作，直至全部孔位沖孔并鉚接完成

2.8全部鉚接完成后，夾緊缸松開槽道工人取出沖孔完成的工件，結束一個循環的工作
