 | ■中型臺式氣動 鉚接機設計 |
| ■最大鉚接直徑Φ12mm（實心鋼鉚釘） | |
| ■汽壓驅動，無級調壓 | |
| ■旋轉部分外罩安全保護 | |
| ■可預留氣壓同步夾具接口 | |
| ■大方形升降臺，大行程可升降動力頭 | |
| ■鉚接時間隨意設定，手動、自動任意切換 | |
| ■人體工學外形設計，操作輕松方便 | |

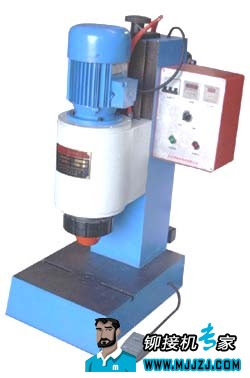

BM12TQ | 適用范圍：汽摩配件、建筑五金等 |
| 可加高\加長\加寬改裝 | |

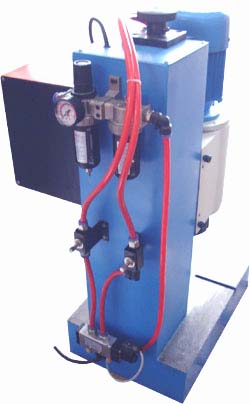

 | BM12TQ是汽動類中型徑向臺式氣動鉚接機，采用絲桿升降式動力頭（機頭部分不固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。電控部分加裝數顯時間繼電器，數顯計數器，方便操控。氣壓元件全部采用進口件，質量可靠，另外增加雙向調速閥，方便鉚接參數調整，氣路加裝氣霧潤滑和氣體濾水功能。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。 |
| BM12TQ氣動鉚接機主要參數 | |
| 鉚接鉚釘直徑范圍 Φ2~Φ12 | |
| 最大鉚接壓力 20KN | |
| 鉚頭最大工作行程 30MM | |
| 鉚頭到工作臺最大距離 170MM | |
| 工作臺粗調升降距離 170MM | |
| 工作臺中心定位孔直徑 Φ16 | |
| 鉚頭中心到立柱導軌表面距離 160MM | |
| 鉚頭伸出長度 標準50MM | |
| 工作臺尺寸 360MM×500MM | |
| 功耗 0.75Kw | |
| 外形尺寸 730MM×500MM×1030MM | |
| 機床凈重 280Kg | |
| 氣源要求 壓力4-5kgf/cm2 流量0.05立方米/分鐘 | |
