標題: 高檔臺式液壓徑向鉚接機JM9T
JM9T是液壓類中型徑向鉚接機，除應用有國際先進的11瓣梅花徑向鉚接技術外，該機加大了工作臺面，并具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。液路加裝單向調節閥，有效控制鉚接速度。機頭部分應用絲桿升降系統，有效實現機床粗調。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。
■中型臺式設計
■最大鉚接直徑Φ9mm（實心鋼鉚釘）
■液壓驅動，無級調壓
■旋轉部分外罩安全保護
■可預留液動同步夾具油口
■機頭可升降，手柄鎖定
■鉚接時間隨意設定，手動、自動任意切換
■人體工學外形設計，操作輕松方便
　
　

JM9T主要參數
鉚接鉚釘直徑范圍  Φ2~Φ9

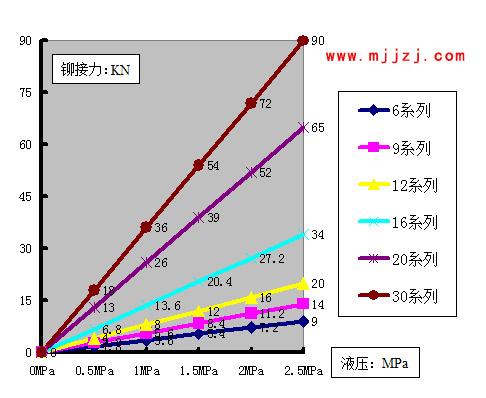

最大鉚接壓力   14KN
油泵允許最大輸出壓力  2.5MPa
鉚頭最大工作行程   30MM
鉚頭到工作臺最大距離   220MM
機頭升降距離   220MM
工作臺中心定位孔直徑  Φ16
鉚頭中心到立柱導軌表面距離   160MM
鉚頭伸出長度 標準50MM
工作臺尺寸  360MM×500MM
功耗  0.92Kw
油泵電機轉向    順時針（俯視）

外形尺寸    725MM×450MM×1010MM(不包括油箱)
機床凈重   280Kg

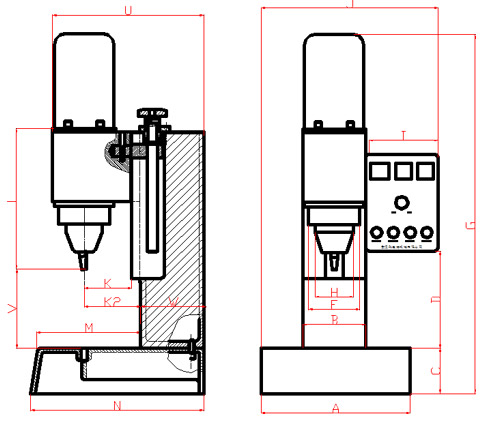

JM9T (單位mm)
A
B
C
D
F
G
H
I
J
K
K2
M
N
T
U
V
W
425
180
130
278
Φ146
1030
Φ110
405
505
135
160
290
500
180
432
226
182
