剎車蹄鐵專用旋鉚式鉚接機

admin

目前國內剎車蹄鐵的鉚接工藝使用壓力直接成型，其缺點比較明顯，鉚接質量較差，不良變形嚴重。因此旋鉚機加工蹄鐵逐漸出現并有代替直壓設備的趨勢！以下為我公司為客戶鉚接的蹄鐵,效果已被客戶認可,其中小型件鉚釘為鍍銅鐵鉚釘,在鉚頭加工時注意了模具內腔的光潔度,鉚接后鍍層得到有效保護.變形行狀有鉚頭內腔行狀決定,圖中鉚釘變形圓弧過渡,行狀美觀.
! H. e& d# W5 y# I- U* h
0 X5 L; X2 W" ^) `1 J5 v+ v
( i; S( n; s$ _/ y) w0 OBM9W和BM9-C是專為適應汽車制動蹄鐵行業用戶較大鉚接直徑、大批量而設計的一類新型臥式鉚接機,該機經過客戶的使用并多次進行改進,最后定型批量生產。該機應用有第五代擺輾鉚接技術外，同時采用雙絲桿升降方案，即絲桿升降式工作臺和絲桿升降式工作頭，其特點為蹄鐵可放置在水平升降工作臺上,無須工人扶正即可加工,并且鉚釘不會脫出。臺面可支撐重、大工件，垂直工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。電控箱安裝方式多樣，可安裝在機身側面，也可安裝于底座側面，同時也可獨立出來。當電控箱采用不同的安裝方式，設備使用方式也會多種多樣，除臥式外還可立式進行鉚接作業。本機型為針對蹄鐵行業專門設計，使用反映良好，為該行業首推機型。本機型已申請國家專利，國內僅本公司現行生產。BM9W-C在BM9W的基礎上增加了對寬度為220-240毫米的大型蹄鐵的支持同時也支持有側筋板蹄鐵的鉚接,可解決目前市場上全部型號蹄鐵加工的要求。同時兩設備都支持將鉚好的鉚釘沖下的功能。
' q# N  J. t0 t8 S9 G' m
液壓臥式擺輾鉚接機|液壓旋鉚機 BM9W-C

	型號：BM9W-C
	■中型臥式液壓鉚接機設計
	■0-60毫米長行程設計
	■最大鉚接直徑Φ9mm（實心鋼鉚釘）
	■液壓驅動，無級調壓
	■旋轉部分外罩安全保護
	■可預留液動同步夾具油口
	■方形升降臺，大行程，手柄鎖定
	■工作臺帶定位孔T型槽
	■低溫升無聲液壓站
	■全功能單色液晶屏顯電控箱
	■鉚接時間隨意設定，手動、自動任意切換
	■人體工學外形設計，操作輕松方便
BM9W-C	適用范圍：汽摩配件、建筑五金等
	可加高\(yùn)加長\加寬改裝
BM9W-C是為專為適應汽車制動蹄鐵行業用戶較大鉚接直徑、大批量而設計的一類新型長行程液壓臥式鉚接機（液壓旋鉚機）。該機應用有第五代擺輾鉚接技術外，同時采用雙絲桿升降方案，即絲桿升降式工作臺和絲桿升降式工作頭。臺面可支撐重、大工件，垂直工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。電控箱安裝方式多樣，可安裝在機身側面，也可安裝于底座側面，同時也可獨立出來。當電控箱采用不同的安裝方式，設備使用方式也會多種多樣，除臥式外還可立式進行鉚接作業。本機型為針對蹄鐵行業專門設計，使用反映良好，為該行業首推機型。本機型已申請國家專利，國內僅本公司現行生產。 BM9W-C主要參數 鉚接鉚釘直徑范圍                     Φ2~9mm 最大鉚接壓力                          14KN 油泵允許最大輸出壓力                  2.5MPa 鉚頭最大工作行程               60mm 鉚頭到工作臺最大距離                  220MM 機頭升降距離                          220MM 工作臺中心定位孔直徑                   Φ16mm 鉚頭中心到立柱導軌表面距離    220mm 鉚頭伸出長度                         標準85MM 工作臺尺寸                         360MM×290MM 功耗                                  0.92Kw 油泵電機轉向                      順時針（俯視） 外形尺寸                725MM×450MM×1010MM(不包括油箱) 機床凈重                               160Kg

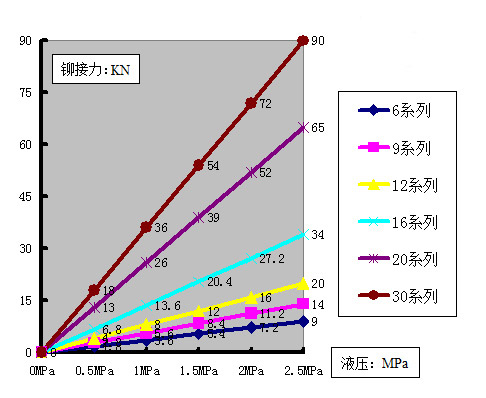

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
