翻邊鉚頭的設計

admin

翻邊鉚頭：翻邊鉚頭對應的鉚釘是空心或半空心的結構，翻邊鉚頭可分為內翻邊和外翻遍兩種，詳見下圖
7 p$ N" ?. \# I6 v0 j3 P

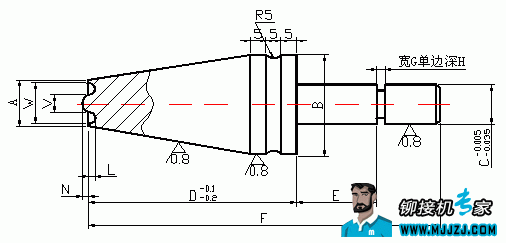

外翻邊鉚頭的前部設計有圓錐突臺，鉚接的時候會伸入鉚釘孔內部起到對中和導向的作用。而內翻邊鉚頭非常類似碗型鉚頭。如下圖所示為鉚頭制作的尺寸，V為空心鉚釘?shù)膬?nèi)徑d+0.5mm即V= d+0.5，如鉚釘內徑超過6mm則加上的數值應加大，一般d≤6mm可加0.5，12mm≥d≥6mm可加1,當d≥12mm可加1.5，　A＝W＋2mm(一般情況下A－W的值取1～3mm)，L為鉚接后翻邊的高度，其尺寸可自定。N為擴口部位深度，其值由鉚釘空心深度決定。

型號	關鍵尺寸（單位：mm）					材料	淬火硬度
	D	F－D	G×H	C	B	模具鋼	HRC
3mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2MoV	58-62
6mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2MoV	58-62
9mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2MoV	58-62
12mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2MoV	58-62
16mm系列機型	62＋L/2	35	2.8×2.2	φ20	φ31	Crl2MoV	58-62
20mm系列機型	62＋L/2	35	2.8×2.2	φ25	φ34	Crl2MoV	58-62
30mm系列機型	62＋L/2	35	4.0×2.8	φ30	φ48	Crl2MoV	58-62
