徑向鉚接機旋鉚機球面副拆裝圖文指導

admin

注意：
1、本圖文指導僅適合埃瑞特鉚接機品牌下的徑向鉚接機系列，其他品牌鉚接機可以參考。
2、本文主要是球面副安裝的步驟，與拆卸的步驟相反。
3、鉚接機的球面副是最關鍵的零件之一，請務必按照本指導進行，避免安裝不到位造成意外的損壞。

步驟：

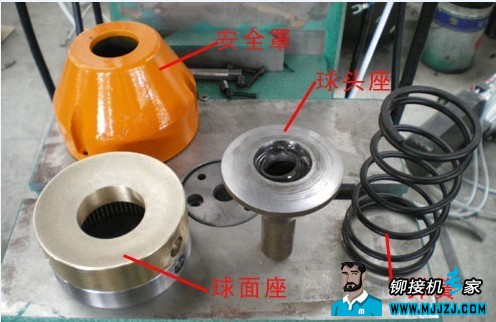

1、鉚接機球面副的組成零件

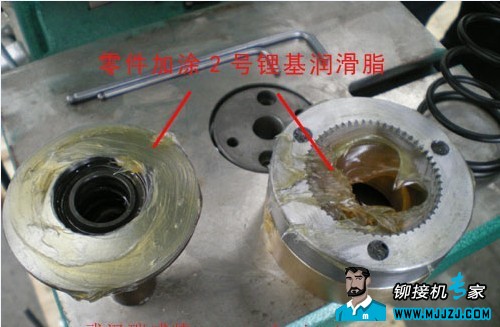

2、在球頭座和球面座加上2號鋰基潤滑脂


3、將球面座推進活塞，注意孔位要對好

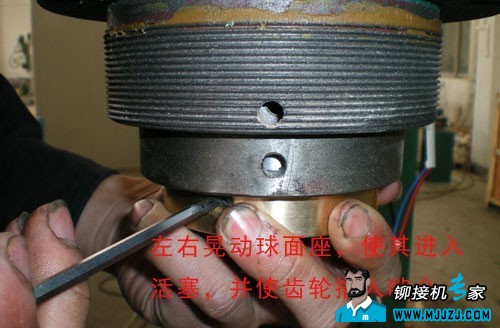

4、用內六角扳手左右搖晃，使球面座齒輪與主軸齒輪基本咬合

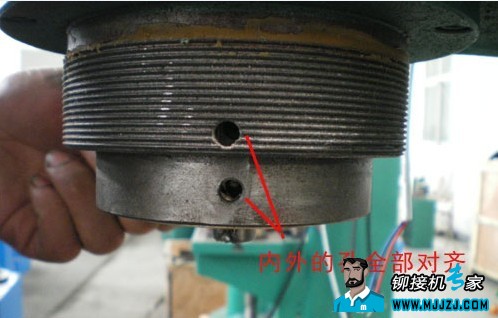

5、將球面副完全推入，裝入后孔位要重合

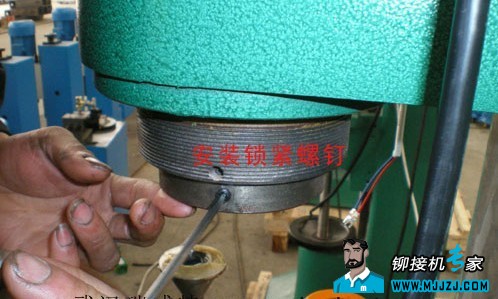

6、在最下面的孔內裝入緊定螺釘

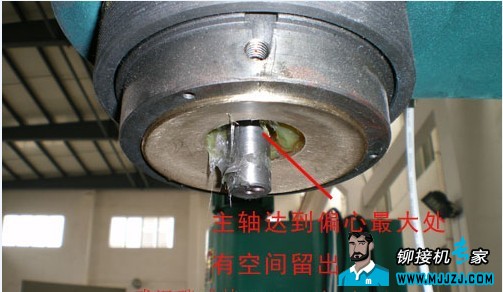

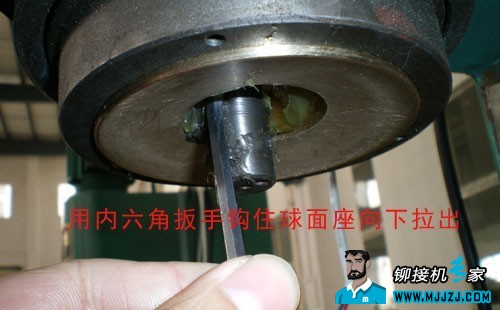

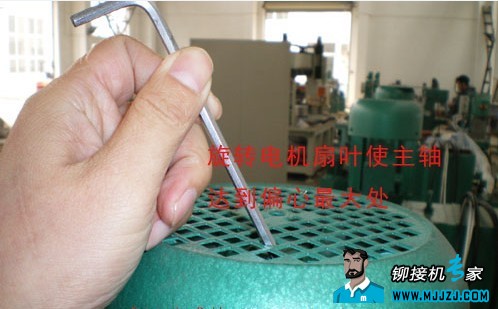

7、拆卸時注意先用扳手調節扇葉，使偏心軸轉動到最大偏心處，這樣就可以在留出的空間內，拔出球面座




后面的操作指導請回復后查看

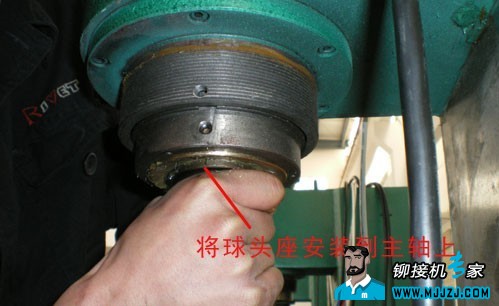

本帖隱藏的內容8、裝入球頭座，注意軸承與軸要配合好

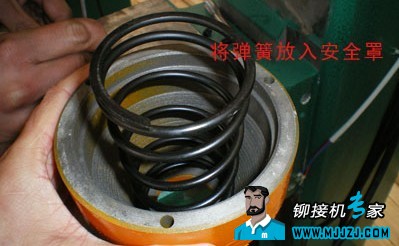

9、將彈簧轉入安全罩，注意彈簧大小頭不要裝反


10、適當壓縮彈簧，安裝安全罩

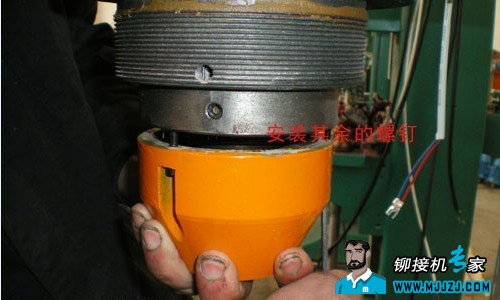

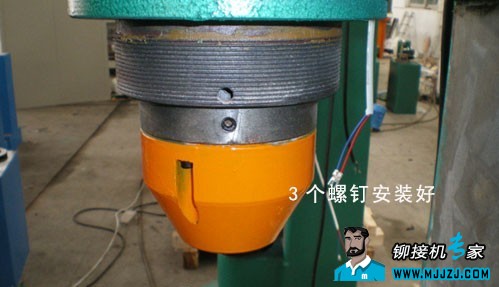

11、安裝安全罩的其他螺釘


12、安裝完成的狀態
