很多客戶在選購的哈芬槽鉚接機的時候都希望我們能提供一份完整的技術方案。

今天作者就埃瑞特哈芬槽鉚接機JM30的這個設備的型號提供完整的介紹跟技術參數以作參考

產品介紹如下：

立式徑向鉚接機JM30屬于重型液壓鉚接設備，可鉚接鉚釘直徑30mm碳鋼，這是一款徑向鉚接技術的重型液壓鉚接機，鉚接后光潔度非常高，對應鉚釘鉚接時不會出現鉚釘彎曲現象，特別適合有間隙配合的產品

1.大型立式鉚接機，全鑄造床身，穩定性強

2.工作臺國標化Ｔ型槽，緊固工裝隨心所欲

3.液壓驅動，系統壓力無極可調0-25kg，鉚接從容自如

4.實現自動集中潤滑功能，保證設備的定期保養，減少人工干涉

5.鉚接零件外形光潔度高，精度更高，不傷及其表面

6. 功耗小，成本低，穩定性好，大大減少勞力強度

7.手動/自動任意切換

技術參數表如下：

液壓立式徑向鉚接機|旋鉚機 JM30

	型號：JM30
	■大型立式設計
	■鉚接直徑Φ30mm（實心鋼鉚釘）
	■液壓驅動，無級調壓
	■旋轉部分外罩安全保護
	■可預留液動同步夾具油口
	■方形升降臺，大行程，手柄鎖定
	■工作臺帶定位孔T型槽
	■低溫升低噪液壓站
	■全功能單色液晶屏顯電控箱
	■鉚接時間隨意設定，手動、自動任意切換
	■人體工學外形設計，操作輕松方便
JM30	適用范圍：汽摩配件、建筑五金等
	可加高\(yùn)加長\加寬改裝
JM30是液壓類大型徑向鉚接機，該機應用有第五代徑向鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。液路加裝單向調節閥，有效控制鉚接速度。工作臺部分應用大行程絲桿升降系統，有效實現機床粗調。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。 JM30主要參數 鉚接鉚釘直徑范圍              Φ5~Φ30 鉚接壓力                    90KN 油泵允許輸出壓力          2.5MPa 鉚頭工作行程              30MM 鉚頭到工作臺距離          280MM 工作臺粗調升降距離            280MM 工作臺中心定位孔直徑          Φ25 鉚頭中心到立柱導軌表面距離    225MM 鉚頭伸出長度                 標準62MM 工作臺尺寸                 430MM×290MM 功耗                          6.2Kw 油泵電機轉向               順時針（俯視） 外形尺寸                  1100MM×835MM×2105MM 機床凈重                     1500Kg

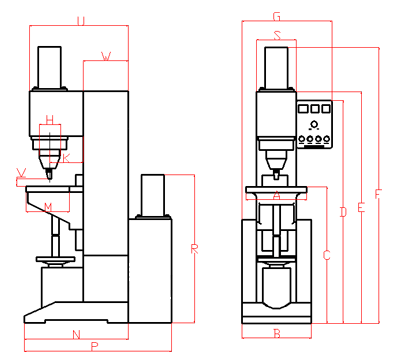

JM30 (單位mm) A B C D E F G H K M N P R S U V W 430 490 800可調 1450 1690 2176 550 Φ200 225 300 840 1220 1150 340 794 0-280 400 我方保留修改外形參數權利，恕不另行通知。
各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖

哈芬槽鉚接機夾具如圖：

可同時鉚接3020、3823、5334三種哈芬槽槽道。根據不同槽道尺寸的進行適當?shù)恼{(diào)整夾具即可。
