國內首臺-埃瑞特雙缸32噸重型數控鉚接機交付廣東工業大學

admin

由于目前科研院校的鉚接技術研發項目要求較高，由廣州工業大學新材料學院提出具體設計要求，武漢埃瑞特機械制造有限公司設計制造的世界首臺雙缸重型超長行程數控鉚接機在今年5月順利下線并通過驗收，該項目先后歷時6個月的研發和制造，各項性能居國際領先水平。該機在設計上使用領先的技術有：
1、國內首臺工作行程達到150毫米的超長行程的鉚接機。
     鉚接機的工作行程不比普通汽缸油缸的行程動則100毫米以上，鉚接機的活塞直徑都非常大，且內部會有回轉的主軸、齒輪等結構，因此行程都不會太長，目前普通鉚接機的最長行程一般也就在60毫米左右，行程加長后鉚接機的制造難度會成倍的增加，對精度的控制也會產生不利的影響。
2 i8 U4 c6 k- L/ q1 ^5 A3 K2、國內首臺雙缸數控鉚接機。
     為了了解材料在鉚接過程中的力量變化和鉚接效果的對應關系，該鉚接機設計有雙向的進給缸，每個缸的鉚接行程可以數控調節，鉚接壓力可以調節，進給速度可以調節。通過不同的壓力組合，可以窺探鉚接材料在變形時的不同狀態。
3、國內外首臺32噸重型徑向鉚接機。
" R; X# h; x$ c. P3 \* n5 S8 J      目前國內外最大噸位的鉚接機是武漢埃瑞特生產的JM50鉚接機，該機噸位為22噸，如果模擬液壓機的壓力，可以等效為220噸液壓機，而這臺32噸的重型鉚接機，上下缸都是輸出16噸的壓力，同時作用在鉚接材料上，其力的作用可以等效為320噸液壓機。
6 _- C+ t3 I) r7 \6 B. g* h- V4、先進的數字控制系統。
     該機使用PLC集中控制，程序由武漢埃瑞特的左志輝工程師開發，可以實現諸多鉚接參數的控制，功能眾多，特別是鉚接速度的雙向控制上獨辟蹊徑，完成了以前鉚接行業的空白。

- X: T( J9 W* t
% p; R6 U' F) r5 g- M     該機目前已經順利投入廣東工業大學的科研教學.

9 b6 B& r8 Q; y/ m

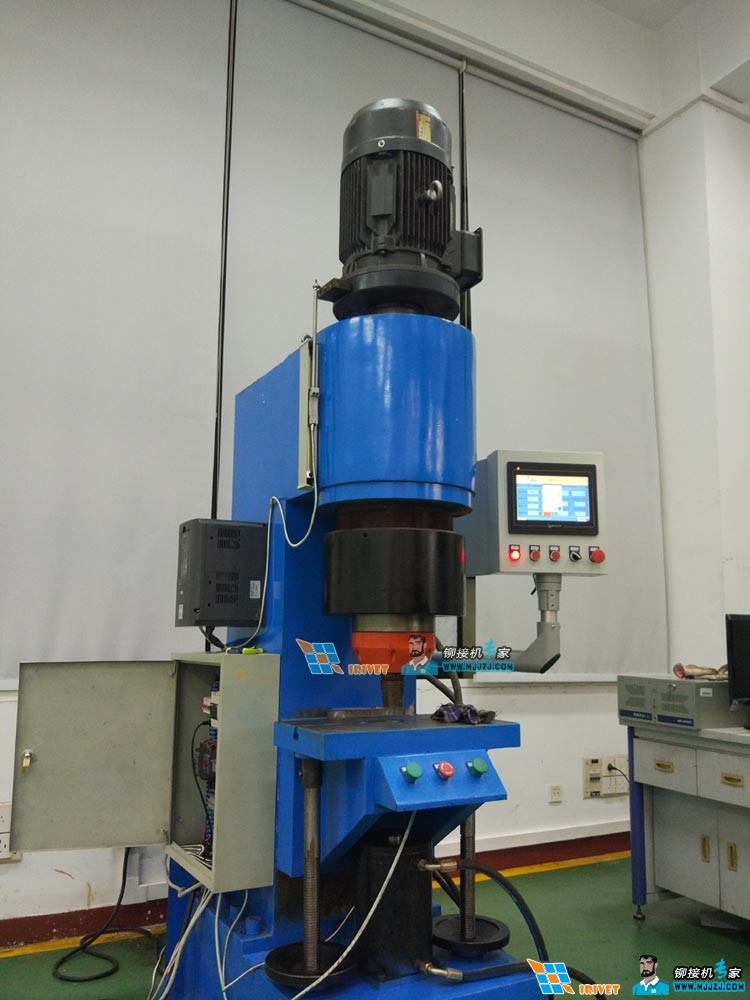

埃瑞特雙缸32噸重型數控鉚接機圖片一

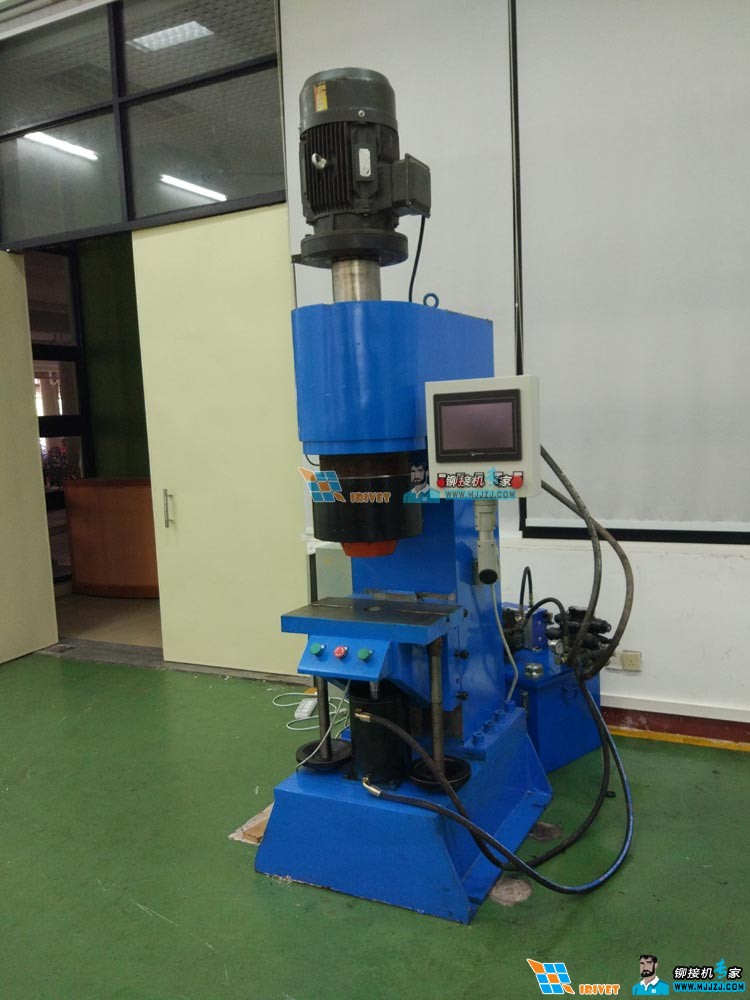

1 e$ A' g( \, |, R! F4 Y+ A/ a埃瑞特雙缸32噸重型數控鉚接機圖片二

" @* i% W- D0 W+ S

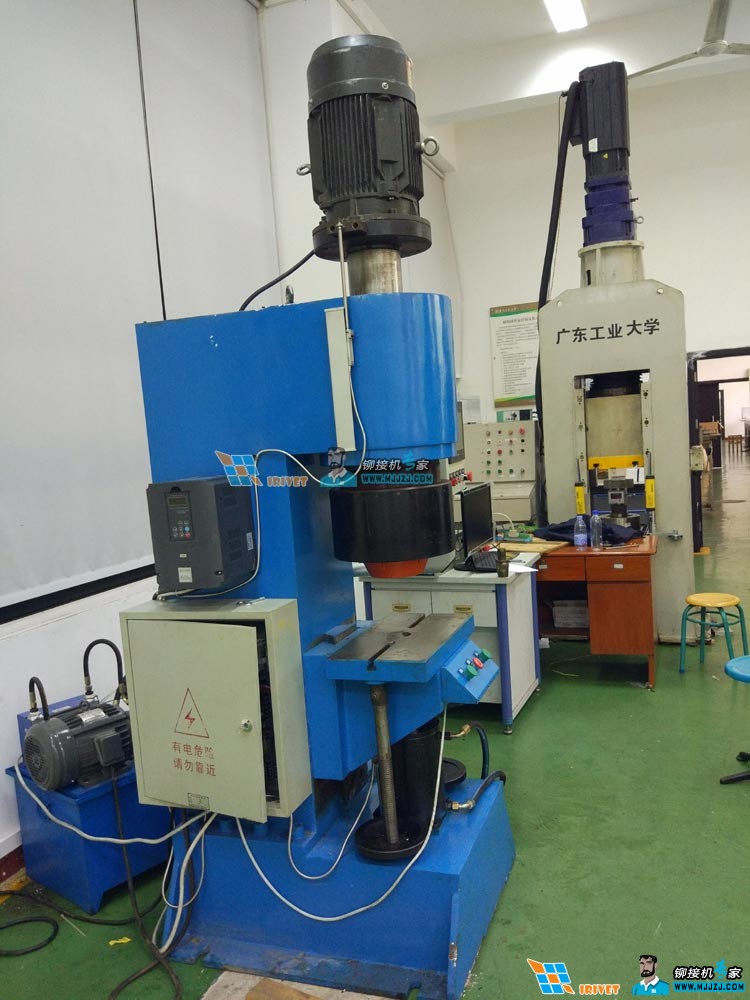

埃瑞特雙缸32噸重型數控鉚接機圖片三
