鉚釘直徑和鉚接扭力之間的對應關系及檢測方法

admin

鉚接機加工后鉚釘外徑與扭力關系表

板厚                      鉚接軸徑	0.5以上 1.5以下	1.5以上 2.5以下	2.5以上 4.0以下
	規格扭力	規格扭力	規格扭力
Ø1.5以上Ø2.5以下	3kgf.cm	4kgf.cm	5kgf.cm
Ø2.5以上Ø3.5以下	7kgf.cm	8kgf.cm	10kgf.cm
Ø3.5以上Ø4.5以下	12kgf.cm	15kgf.cm	18kgf.cm
Ø4.5以上Ø6.5以下	15kgf.cm	18kgf.cm	22kgf.cm
Ø6.5以上Ø8.5以下	16kgf.cm	20kgf.cm	24kg.cm
Ø8.5以上Ø10.5以下	17kgf.cm	22kgf.cm	27kgf.cm

注：當所需扭力與上表有不匹配時，可在圖面上特別注明或采用二次加工的方式何證。

* E4 p8 j: V+ j0 W6 A$ T) P$ ^

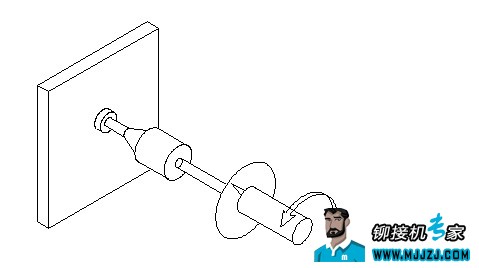

3.1旋鉚強度(扭力)檢測方法0 _9 W. m  h: m& W" X+ w
4 N4 C; W2 q+ h% p9 U

檢測扭力前，先在鉚釘尾部用油性筆劃線標識。
